I.
Panoramica del Prodotto

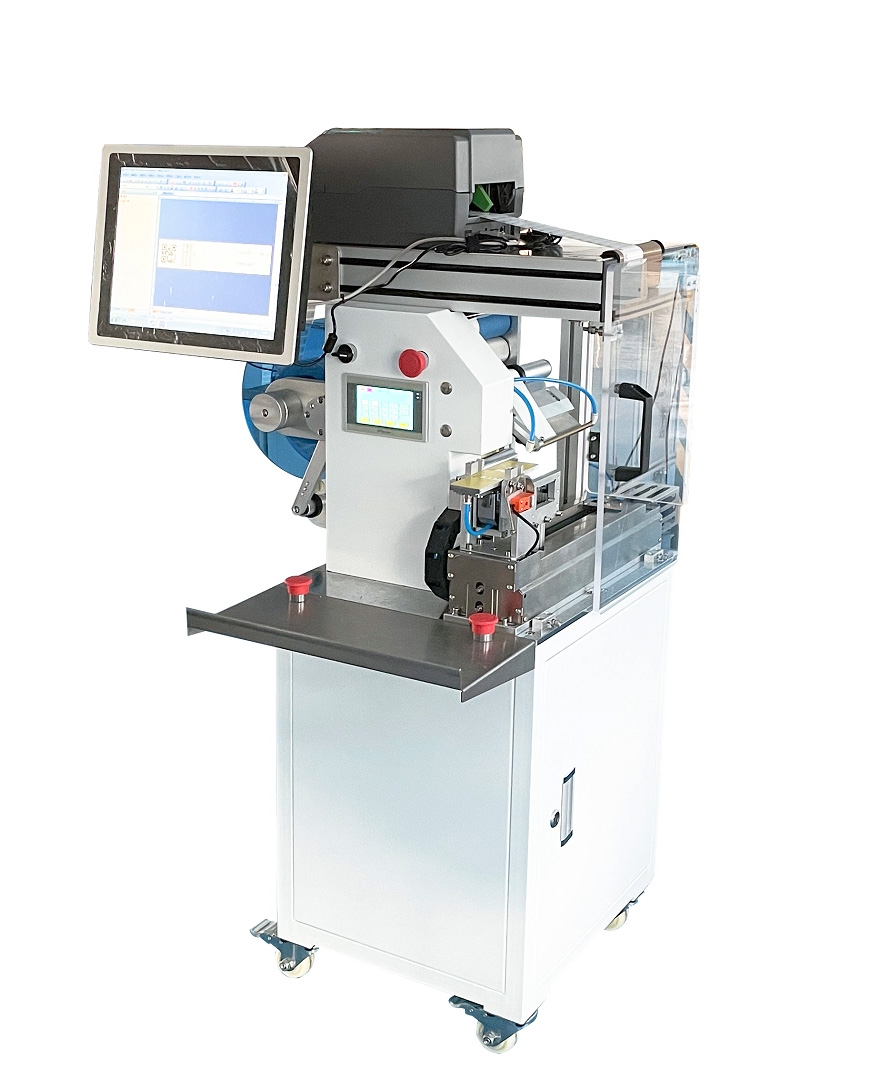

La JW-T107 Semi-Automatic Wire Folding and
Labeling Machine è un'attrezzatura di etichettatura efficiente progettata per le esigenze di piegatura
ed etichettatura di vari prodotti di piccole e medie dimensioni.
Adottando
attrezzature su misura e tecnologia di controllo preciso, l'apparecchiatura può adattarsi a
scenari di etichettatura di varie specifiche, combinando flessibilità e
stabilità.
È ampiamente utilizzata nei settori dei cavi, articoli per la casa, imballaggi alimentari e
altri, il che può migliorare notevolmente l'efficienza e la
standardizzazione dell'etichettatura, riducendo gli errori di operazione umana.
II.
Parametri Tecnici Principali
|
Categoria Parametro
|
Specifiche Dettagliate
|
|
Specifiche del rotolo di etichette
applicabili
|
Diametro interno: ￠76mm, Diametro esterno: ￠240mm
|
|
Precisione di etichettatura
|
±0.5-1mm (esclusi errori del prodotto
e dell'etichetta stessa)
|
|
Velocità di etichettatura
|
900-1000pz/H (la velocità effettiva
dipende dalle dimensioni dell'etichetta e dalla competenza dell'operatore)
|
|
Intervallo di diametro del cavo applicabile
|
Standard: 4MM-10MM;
Personalizzazione disponibile per dimensioni oltre questo intervallo
|
|
Specifiche delle etichette
applicabili
|
Lunghezza: 10mm～40mm (personalizzazione disponibile
per altre dimensioni); Larghezza (direzione di piegatura): 30mm～130mm
|
|
Dimensioni complessive della macchina
|
Circa
650mm×780mm×1100mm (Lunghezza×Larghezza×Altezza)
|
|
Alimentazione elettrica applicabile
|
220V/50HZ, Potenza nominale: 0.25KW
|
III.
Dettagli della Configurazione Principale
(I) Configurazione del Meccanismo di Base
|
Categoria Meccanismo
|
Nome Meccanismo
|
Quantità
|
Materiali Principali
|
|
Meccanismi di esecuzione di base
|
Meccanismo di svolgimento
|
1 set
|
Acciaio inossidabile, Acrilico,
Lega di alluminio
|
|
|
Meccanismo di guida etichette
|
1 set
|
Lega di alluminio
|
|
|
Meccanismo di pressatura etichette
|
2 set
|
Lega di alluminio, Lamiera di manganese
|
|
|
Meccanismo di distacco etichette
|
1 set
|
Acciaio inossidabile, Lega di alluminio
|
|
|
Meccanismo di trazione
|
1 set
|
Lega di alluminio, Acciaio, Rullo gommato
|
|
|
Meccanismo di riavvolgimento
|
1 set
|
Acciaio inossidabile, POM (Polios simetilene)
|
|
|
Meccanismo di piegatura
|
1 set
|
Acciaio inossidabile, POM (Polios simetilene)
|
1 set
Lega di alluminio, Acciaio inossidabile
|
|
Telaio e strutture ausiliarie
|
Telaio
|
1 set
|
Acciaio
|
|
|
Scatola elettrica
|
1 set
|
Lamiera verniciata
|
|
|
Guida a slitta
|
1 set
|
HIWIN (Taiwan)/Marca nazionale di alta qualità
|
|
|
Base di regolazione
|
1 set
|
Ramo argento, Materiale in alluminio, Cuscinetto
|
|
|
Vite di comando
|
1 set
|
TBI/Domestic high-quality
brand
|
(II) Configurazione Elettrica Principale
|
Categoria Elettrica
|
Nome Elettrico
|
Quantità
|
Opzione Marca
|
|
Nucleo di controllo
|
PLC controller
|
1 set
|
Wecon
|
|
|
Touch screen
|
1 set
|
Wecon
|
|
Sistema di azionamento
|
Traction motor
|
1 set
|
Keli'er/Ruitte
|
|
|
Azionamento motore di trazione
|
1 set
|
Keli'er/Ruitte
|
|
|
Motore di alimentazione etichette &
azionamento
|
1 set
|
Keli'er/Ruitte
|
|
Elettrica di rilevamento e ausiliaria
|
Sensore di rilevamento etichette
|
1 set
|
Sick (Germania)/Boyi Jingke
|
|
|
Alimentatore switching
|
1 set
|
Mean Well (Taiwan)
|
|
Componenti pneumatici
|
Cilindro
|
2 set
|
Airtac/Xingchen
|
|
|
Valvola solenoide
|
6 pezzi
|
Airtac
|
|
|
Generatore di vuoto
|
1 set
|
SNS
|
IV.
Funzioni di Base e Scenari di Applicazione
(I) Funzioni Principali
1. Tecnologia di piegatura ed etichettatura: Adotta un metodo di piegatura ed etichettatura di precisione con attrezzature personalizzate, in grado di realizzare un'etichettatura stabile per prodotti di diverse specifiche, garantendo un'applicazione piatta dell'etichetta e un posizionamento accurato.
2.
Capacità di adattamento flessibile: Può passare rapidamente per adattarsi alle esigenze di etichettatura di fili, tubi, piccoli articoli per la casa e altri prodotti senza necessitare di grandi modifiche all'attrezzatura, con una forte compatibilità.
3.
Design operativo umanizzato: Dotato di touch screen professionale e sistema di controllo PLC, caratterizzato da una logica operativa chiara e facile utilizzo, riducendo i costi di formazione del personale.
(II) Scenari di Applicazione Tipici
•Categoria cavi elettronici: Piegatura ed etichettatura di cavi di alimentazione, cavi dati, cavi per cuffie, ecc.;
•Categoria articoli in plastica e per la casa: Tubi in plastica, appendiabiti, posate, ciotole e piatti monouso, ecc.;
• Categoria imballaggio alimentare: Piegatura ed etichettatura di lecca-lecca, gelatine e altri snack con etichette forate per appendere;
• Altri: Prodotti di piccole e medie dimensioni che richiedono piegatura ed etichettatura o etichettatura con foro per appendere.
V.
Funzioni Opzionali
1.
Modulo di stampa ed etichettatura online: Opzionale
stampante per codici a barre + computer + software professionale, in grado di stampare informazioni dinamiche
come codici a barre, codici QR su etichette in tempo reale, realizzando
un'operazione integrata di "stampa-etichettatura";
2.Personalizzazione dell'etichettatura circonferenziale per fili circolari:
Supporta la personalizzazione della funzione di etichettatura a avvolgimento completo
per prodotti a filo circolare per soddisfare le esigenze di etichettatura di prodotti speciali.
Per
dettagli, si prega di consultare il personale commerciale di riferimento.
